Cómo hacer una toma de aire con fibra de vidrio: tutorial paso a paso

Las tomas de aire son elementos distintivos y funcionales en muchos vehículos, especialmente en aquellos con un enfoque deportivo o de alto rendimiento. Más allá de su estética agresiva, una toma de aire bien diseñada y ubicada puede ofrecer beneficios reales en el rendimiento del motor, mejorando la refrigeración y, en algunos casos, incluso incrementando la potencia. Si buscas personalizar tu coche y añadir un toque único, aprender cómo hacer una toma de aire con fibra de vidrio es un proyecto gratificante y relativamente accesible para entusiastas del automovilismo con ciertas habilidades manuales.

Este artículo te guiará a través del proceso detallado para crear tu propia toma de aire con fibra de vidrio, desde la conceptualización inicial hasta la instalación final. Exploraremos los materiales necesarios, las técnicas de moldeo y laminado, y los pasos cruciales para lograr un acabado profesional y duradero. Además, profundizaremos en los diferentes tipos de tomas de aire, sus funciones y cómo elegir el diseño adecuado para tu vehículo.

¿Qué es una Toma de Aire y Por Qué Fabricarla con Fibra de Vidrio?

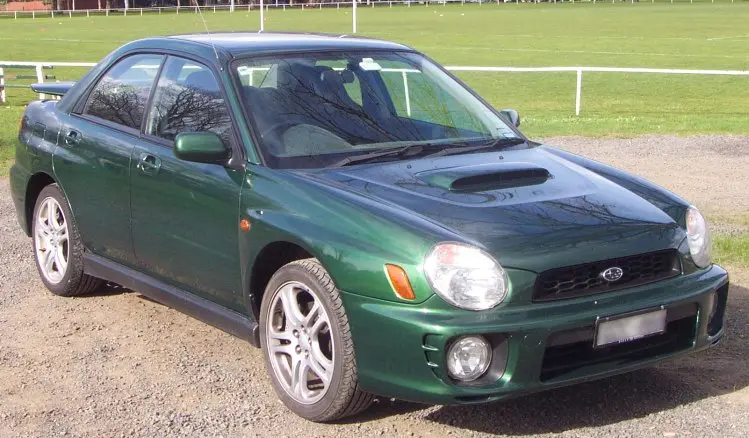

Una toma de aire, también conocida como entrada de aire o scoop, es esencialmente una abertura diseñada para dirigir el flujo de aire hacia el compartimento del motor. Como se menciona en la información proporcionada, su función principal puede ser decorativa o funcional. Las tomas de aire funcionales buscan mejorar el rendimiento del vehículo de diversas maneras:

• Refrigeración del motor: En motores de combustión interna, la temperatura del aire de admisión influye directamente en la densidad del aire y, por lo tanto, en la eficiencia de la combustión. Una toma de aire que capte aire fresco del exterior puede reducir la temperatura del aire de admisión, especialmente en comparación con el aire caliente que se acumula debajo del capó.
• Mejora del rendimiento del intercooler: En vehículos turboalimentados o sobrealimentados, un intercooler se encarga de enfriar el aire comprimido antes de que entre al motor. Una toma de aire estratégicamente ubicada puede dirigir aire fresco directamente al intercooler, mejorando su eficiencia y, en consecuencia, la potencia del motor.
• Efecto Ram Air (Compresión de Aire): A altas velocidades, algunas tomas de aire pueden generar un efecto de compresión de aire , forzando más aire hacia la admisión del motor. Si bien este efecto suele ser más pronunciado a velocidades de carrera, puede contribuir a una ligera mejora en el rendimiento.

La fibra de vidrio se convierte en un material ideal para fabricar tomas de aire personalizadas por varias razones:

• Ligereza: La fibra de vidrio es un material ligero en comparación con el metal o el plástico, lo que reduce el peso total del vehículo, un factor importante en el rendimiento y la eficiencia.
• Moldeabilidad: La fibra de vidrio permite crear formas complejas y personalizadas con relativa facilidad, adaptándose a las líneas del capó y al diseño deseado.
• Resistencia: Una vez curada, la fibra de vidrio es un material resistente y duradero, capaz de soportar las condiciones del entorno automotriz.
• Reparabilidad: En caso de daños, la fibra de vidrio es relativamente fácil de reparar en comparación con otros materiales.
• Costo: En comparación con materiales como la fibra de carbono, la fibra de vidrio es una opción más económica para proyectos DIY.

Materiales y Herramientas Necesarios

Antes de comenzar a construir tu toma de aire de fibra de vidrio, asegúrate de tener todos los materiales y herramientas necesarios a mano. Esto te ahorrará tiempo y evitará interrupciones durante el proceso.

Materiales:

• Fibra de vidrio: Puedes elegir entre diferentes tipos como manta de fibra de vidrio (CSM - Chopped Strand Mat) para capas iniciales y mayor grosor, y tejido de fibra de vidrio (Woven Roving) para mayor resistencia estructural y un acabado más liso.
• Resina de poliéster o resina epoxi: La resina de poliéster es más económica y adecuada para la mayoría de los proyectos de tomas de aire . La resina epoxi ofrece mayor resistencia y mejor adherencia, pero es más costosa y requiere mayor precisión en la mezcla.
• Catalizador (endurecedor) para la resina: Imprescindible para que la resina se endurezca. Sigue cuidadosamente las instrucciones del fabricante para la proporción de mezcla, ya que una proporción incorrecta puede afectar el curado y las propiedades finales de la pieza.
• Gel coat (opcional): Se aplica como primera capa en el molde para obtener un acabado superficial liso y brillante. Si planeas pintar la toma de aire , el gel coat puede no ser necesario.
• Desmoldeante (cera de carnauba o PVA): Fundamental para evitar que la fibra de vidrio se adhiera al molde y poder extraer la pieza terminada sin dañarla.
• Masilla de poliéster (body filler): Para corregir imperfecciones en el molde o en la pieza de fibra de vidrio una vez desmoldada.
• Papel de lija de diferentes granos: Para lijar y pulir el molde y la pieza de fibra de vidrio . Comienza con granos gruesos (80-120) para eliminar material y luego ve disminuyendo el grano (240, 400, 600, 800, 1000, 1200, 1500, 2000) para un acabado fino.
• Pintura y barniz (opcional): Si deseas pintar la toma de aire para que coincida con el color de tu vehículo o para un acabado personalizado.
• Cinta de enmascarar: Para proteger áreas del molde o del vehículo que no quieres que se ensucien con resina o pintura.
• Guantes de nitrilo o látex: Imprescindibles para proteger tus manos de la resina y otros productos químicos.
• Mascarilla con filtro para vapores orgánicos: Esencial para proteger las vías respiratorias de los vapores tóxicos de la resina y el catalizador.
• Gafas de seguridad: Para proteger tus ojos de salpicaduras de resina, polvo de lijado y otros residuos.
• Palitos de madera o mezcladores: Para mezclar la resina y el catalizador.
• Vasos medidores o balanza de precisión: Para medir con precisión la resina y el catalizador según las indicaciones del fabricante.
• Brochas o rodillos de laminación: Para aplicar la resina y compactar la fibra de vidrio . Los rodillos de laminación ayudan a eliminar burbujas de aire y asegurar una buena impregnación de la resina en la fibra de vidrio .

Herramientas:

• Moldes: Puedes crear un molde positivo a partir de arcilla, espuma de poliuretano, madera o incluso utilizar una pieza existente como base.
• Sierra de calar o herramienta de corte: Para dar forma al molde o recortar la pieza de fibra de vidrio .
• Lijadora orbital o bloque de lijado: Para lijar superficies grandes y obtener un acabado uniforme.
• Pulidora (opcional): Para pulir y abrillantar el gel coat o la pintura.
• Compresor de aire y pistola de pintura (opcional): Para aplicar gel coat o pintura de manera uniforme y profesional.
• Herramientas de modelado (espatulas, limas, etc.): Para refinar el molde y la pieza de fibra de vidrio .

Pasos para Fabricar una Toma de Aire con Fibra de Vidrio

El proceso para hacer una toma de aire con fibra de vidrio se puede dividir en las siguientes etapas:

Diseño y Planificación

Antes de empezar, define el diseño de tu toma de aire. Considera:

• Forma y tamaño: ¿Qué estilo buscas? ¿Quieres una toma de aire agresiva, discreta, inspirada en algún modelo en particular? Mide el área del capó donde planeas instalarla para definir las dimensiones adecuadas.
• Funcionalidad: ¿Será puramente decorativa o buscarás una toma de aire funcional para refrigeración del motor o el intercooler? Si es funcional, considera la ubicación óptima para captar aire fresco y dirigirlo hacia el área deseada (como se menciona, las zonas de alta presión en la parte trasera del capó, cerca del parabrisas, pueden ser más efectivas).
• Método de fijación: ¿Cómo se sujetará la toma de aire al capó? Puedes optar por pernos, adhesivo estructural o una combinación de ambos. Planifica cómo integrarás los puntos de fijación en el diseño.

Creación del Molde Positivo

El molde positivo es la base sobre la que se laminará la fibra de vidrio. Puedes crearlo utilizando diferentes materiales:

• Arcilla de modelar: Fácil de moldear y dar forma, ideal para diseños complejos. Aplica la arcilla sobre una base rígida (como una tabla de madera) y dale la forma deseada.
• Espuma de poliuretano o poliestireno expandido (EPS): Fácil de cortar y lijar. Puedes pegar bloques de espuma para formar un bloque más grande y luego tallarlo hasta obtener la forma deseada.
• Madera o MDF: Más resistente y duradero que la espuma o la arcilla. Ideal para formas más geométricas y simples. Puedes cortar y ensamblar piezas de madera para crear el molde.
• Pieza existente como base: Si tienes una pieza similar que te sirva de base, puedes modificarla y adaptarla para crear el molde. Por ejemplo, puedes usar una toma de aire de plástico existente y modificarla con masilla para lograr el diseño deseado.

Una vez que tengas el molde positivo, asegúrate de que la superficie sea lisa y sin imperfecciones. Lija el molde con diferentes granos de papel de lija para obtener un acabado fino. Aplica masilla de poliéster en las áreas que necesiten corrección y vuelve a lijar.

Preparación del Molde para el Desmolde

Este paso es crucial para poder separar la pieza de fibra de vidrio del molde sin dañarla. Aplica varias capas de desmoldeante (cera de carnauba o PVA) sobre toda la superficie del molde. Sigue las instrucciones del fabricante para la aplicación del desmoldeante. La cera de carnauba se aplica en capas finas y se pule entre cada capa. El PVA (Alcohol Polivinílico) se aplica con brocha o pistola y forma una película que facilita el desmolde.

Laminado con Fibra de Vidrio

Ahora comienza el proceso de laminado:

1. Prepara la resina: Mide la cantidad de resina y catalizador según las indicaciones del fabricante. Mezcla bien durante unos minutos hasta que estén completamente integrados. Trabaja en un área bien ventilada y utiliza guantes, mascarilla y gafas de seguridad.
2. Aplica gel coat (opcional): Si vas a usar gel coat , aplícalo como primera capa sobre el molde preparado. Aplica una capa uniforme y deja que gelifique según las instrucciones del fabricante.
3. Primera capa de fibra de vidrio: Corta trozos de manta de fibra de vidrio (CSM) y colócalos sobre el molde, cubriendo toda la superficie. Aplica resina sobre la fibra de vidrio con una brocha o rodillo, impregnando completamente la manta. Utiliza el rodillo de laminación para eliminar burbujas de aire y asegurar una buena compactación.
4. Capas adicionales: Repite el paso anterior, alternando capas de manta de fibra de vidrio y/o tejido de fibra de vidrio según la resistencia y grosor deseados. Generalmente, se recomiendan al menos 2-3 capas de manta de fibra de vidrio para una toma de aire . El tejido de fibra de vidrio se puede usar en capas adicionales para aumentar la resistencia estructural.
5. Compactación y eliminación de burbujas: Después de cada capa, utiliza el rodillo de laminación para compactar la fibra de vidrio y eliminar las burbujas de aire. Esto es crucial para obtener una pieza resistente y sin porosidades.

Curado y Desmolde

Deja que la fibra de vidrio cure completamente según las indicaciones del fabricante de la resina. El tiempo de curado puede variar según el tipo de resina, el catalizador utilizado y la temperatura ambiente. Una vez que la resina esté completamente curada, la pieza estará rígida y dura.

Para desmoldar, con cuidado separa la pieza de fibra de vidrio del molde. Puedes utilizar cuñas de plástico o herramientas de desmolde para ayudar a despegar la pieza. Si has aplicado correctamente el desmoldeante, la pieza debería separarse fácilmente.

Acabado y Preparación para la Pintura

Una vez desmoldada, la toma de aire de fibra de vidrio requerirá trabajo de acabado:

• Recorte: Recorta los bordes sobrantes de fibra de vidrio con una herramienta de corte o sierra de calar.
• Lijado: Lija toda la superficie de la toma de aire comenzando con granos gruesos para eliminar imperfecciones y luego disminuyendo el grano para obtener una superficie lisa.
• Masilla (opcional): Aplica masilla de poliéster en las áreas que necesiten corrección (porosidades, imperfecciones) y vuelve a lijar hasta obtener una superficie perfectamente lisa.
• Imprimación: Aplica una capa de imprimación para plásticos o imprimación para carrocería para preparar la superficie para la pintura y mejorar la adherencia.
• Pintura y barniz (opcional): Pinta la toma de aire con pintura automotriz del color deseado. Aplica varias capas finas y deja secar entre capas. Luego, aplica barniz para proteger la pintura y darle brillo.
• Pulido (opcional): Una vez que el barniz esté seco, puedes pulir la toma de aire con una pulidora y pasta de pulir para un acabado profesional y brillante.

Instalación de la Toma de Aire

Finalmente, instala la toma de aire en el capó de tu vehículo. Utiliza el método de fijación que hayas planificado (pernos, adhesivo estructural o una combinación). Asegúrate de que la toma de aire quede bien sujeta y alineada con el capó.

Tipos de Tomas de Aire y Consideraciones de Diseño

Existen diferentes tipos de tomas de aire, cada uno con sus propias características y funciones:

Consejos Adicionales y Mejores Prácticas

• Seguridad primero: Trabaja en un área bien ventilada, utiliza guantes, mascarilla y gafas de seguridad en todo momento al manipular resinas, catalizadores y fibra de vidrio .
• Prueba en piezas pequeñas: Si es tu primer proyecto con fibra de vidrio , practica en piezas pequeñas antes de comenzar con la toma de aire para familiarizarte con el proceso y las propiedades de los materiales.
• Paciencia y precisión: La fibra de vidrio requiere paciencia. Deja que cada capa cure correctamente antes de continuar. La precisión en la mezcla de resina y catalizador es fundamental para el éxito del proyecto.
• Acabado profesional: Dedica tiempo al lijado y pulido para obtener un acabado liso y profesional. Un buen acabado marca la diferencia en el resultado final.
• Investiga y aprende: Existen numerosos recursos online, tutoriales en video y foros de discusión sobre fibra de vidrio . Investiga y aprende lo más posible antes de comenzar tu proyecto.

Fabricar una toma de aire con fibra de vidrio es un proyecto desafiante pero gratificante que te permitirá personalizar tu vehículo y añadir un toque único. Siguiendo los pasos detallados en esta tutorial, y con paciencia y dedicación, podrás crear una toma de aire de fibra de vidrio que combine estética y funcionalidad. Recuerda siempre priorizar la seguridad y disfrutar del proceso creativo.
