Información : cómo instalar un relay para vidrios eléctricos paso a paso

Los vidrios eléctricos son una comodidad esencial en los vehículos modernos, pero a veces pueden presentar fallas. Uno de los componentes clave para su correcto funcionamiento es el relay para vidrios eléctricos. Si estás experimentando problemas con tus ventanas eléctricas, o simplemente deseas entender mejor cómo funciona este sistema, esta información te enseñará cómo instalar un relay para vidrios eléctricos de manera efectiva y segura.

¿Qué es un Relay para Vidrios Eléctricos y por qué es Importante?

Un relay, también conocido como relé o interruptor electromagnético, es un dispositivo que permite controlar un circuito eléctrico de alta potencia utilizando una señal de baja potencia. En el contexto de los vidrios eléctricos, el relay actúa como un intermediario entre el interruptor de la ventana (que maneja baja corriente) y el motor del vidrio (que requiere alta corriente).

La importancia del relay radica en la protección del sistema eléctrico del vehículo y en la eficiencia del funcionamiento de los vidrios eléctricos. Sin un relay, el interruptor de la ventana tendría que soportar toda la corriente necesaria para mover el motor del vidrio, lo que podría sobrecalentarlo, dañarlo e incluso provocar un incendio. El relay se encarga de esta tarea, permitiendo que un pequeño interruptor controle un circuito más grande y potente de forma segura.

¿Cuándo es Necesario Instalar o Reemplazar un Relay de Vidrios Eléctricos?

Existen varias situaciones en las que podrías necesitar instalar o reemplazar un relay para vidrios eléctricos :

• Falla en el vidrio eléctrico: Si uno o más de tus vidrios eléctricos no funcionan, el relay podría ser el problema. Antes de asumir que el motor del vidrio está dañado, es recomendable verificar el relay.
• Vidrio eléctrico lento o intermitente: Un relay defectuoso puede causar que el vidrio se mueva lentamente, de forma intermitente o que se detenga a mitad de camino.
• Ruido inusual al accionar el vidrio: Un relay en mal estado puede generar un zumbido o un clic constante, incluso cuando no se está usando el vidrio eléctrico.
• Instalación de vidrios eléctricos en un vehículo que no los tenía: Si estás modernizando un vehículo antiguo e instalando vidrios eléctricos, necesitarás incluir relays en el sistema.
• Modificación del sistema eléctrico: Al realizar modificaciones en el sistema eléctrico del coche, como la instalación de alarmas o sistemas de cierre centralizado que interactúan con los vidrios, es posible que necesites relays adicionales.

Herramientas y Materiales Necesarios para la Instalación

Antes de comenzar con la instalación, asegúrate de tener a mano las siguientes herramientas y materiales:

• Relay para vidrios eléctricos nuevo: Asegúrate de que sea compatible con el sistema de tu vehículo (voltaje y amperaje).
• Porta relay (opcional pero recomendado): Facilita la conexión y protección del relay.
• Cable eléctrico automotriz: De diferentes colores para facilitar la identificación de las conexiones.
• Terminales eléctricos: De diferentes tipos (faston, ojal, etc.) según las conexiones necesarias.
• Pelacables y crimpadora: Para preparar y conectar los cables.
• Multímetro (tester): Para verificar la continuidad y el voltaje de los circuitos.
• Destornilladores: De punta plana y de estrella, de diferentes tamaños.
• Alicates: De punta fina y de corte.
• Cinta aislante o termocontraíble: Para aislar y proteger las conexiones.
• Diagrama eléctrico del vehículo (opcional pero muy útil): Para identificar los cables y conexiones específicas de tu modelo de coche.
• Linterna: Para iluminar las áreas de trabajo.

Pasos Detallados para Instalar un Relay para Vidrios Eléctricos

Sigue estos pasos cuidadosamente para instalar un relay para vidrios eléctricos de forma correcta:

1. Paso 1: Desconectar la Batería del Vehículo

   La seguridad es primordial . Antes de comenzar cualquier trabajo eléctrico en tu vehículo, desconecta el cable negativo (-) de la batería . Esto evitará cortocircuitos accidentales y posibles daños al sistema eléctrico.

2. Paso 2: Identificar el Relay Existente (Si Aplica)

   Si estás reemplazando un relay defectuoso, localiza el relay antiguo. Generalmente, se encuentra en la caja de fusibles y relays del vehículo, que suele estar ubicada debajo del capó, en el compartimento del motor, o debajo del tablero, en el interior del coche. Consulta el manual del propietario de tu vehículo para ubicar la caja de fusibles y relays y el diagrama específico.

   Una vez localizada la caja, busca el relay de los vidrios eléctricos. Puede estar marcado con un símbolo de ventana o la leyenda "Power Windows". Si no estás seguro, consulta el diagrama de la caja de fusibles y relays que suele estar pegado en la tapa interior de la caja o en el manual del propietario.

3. Paso 3: Retirar el Relay Antiguo (Si es un Reemplazo)

   Con cuidado, retira el relay antiguo. Generalmente, se extrae tirando hacia arriba. Algunos relays pueden tener una pequeña pestaña de bloqueo que debes presionar para liberarlos. Observa la orientación del relay antiguo antes de retirarlo, ya que la nueva instalación deberá seguir la misma orientación.

4. Paso 4: Identificar las Conexiones del Relay

   Los relays automotrices estándar suelen tener 4 o 5 terminales. Es fundamental identificar la función de cada terminal para realizar la conexión correcta. Generalmente, los terminales se numeran de la siguiente manera:

   • Terminal 30: Entrada de corriente directa de la batería (generalmente con fusible de protección).
   • Terminal 85: Tierra o negativo de la bobina del relay.
   • Terminal 86: Positivo de la bobina del relay (señal de control del interruptor de la ventana).
   • Terminal 87: Salida de corriente hacia el motor del vidrio eléctrico (normalmente abierto).
   • Terminal 87a (opcional): Salida de corriente alternativa (normalmente cerrado, no suele utilizarse en vidrios eléctricos).

   Consulta la hoja de datos o el diagrama del relay específico que vas a instalar , ya que la numeración y función de los terminales pueden variar ligeramente según el fabricante y el modelo.



5. Paso 5: Preparar los Cables y Conexiones

   Utilizando el cable eléctrico automotriz, prepara los cables para conectar a cada terminal del relay. Si vas a usar un porta relay, conecta los cables al porta relay primero. Pela los extremos de los cables e instala los terminales eléctricos adecuados (faston, ojal, etc.) utilizando la crimpadora. Asegúrate de que las conexiones sean firmes y seguras.

6. Paso 6: Conectar el Relay

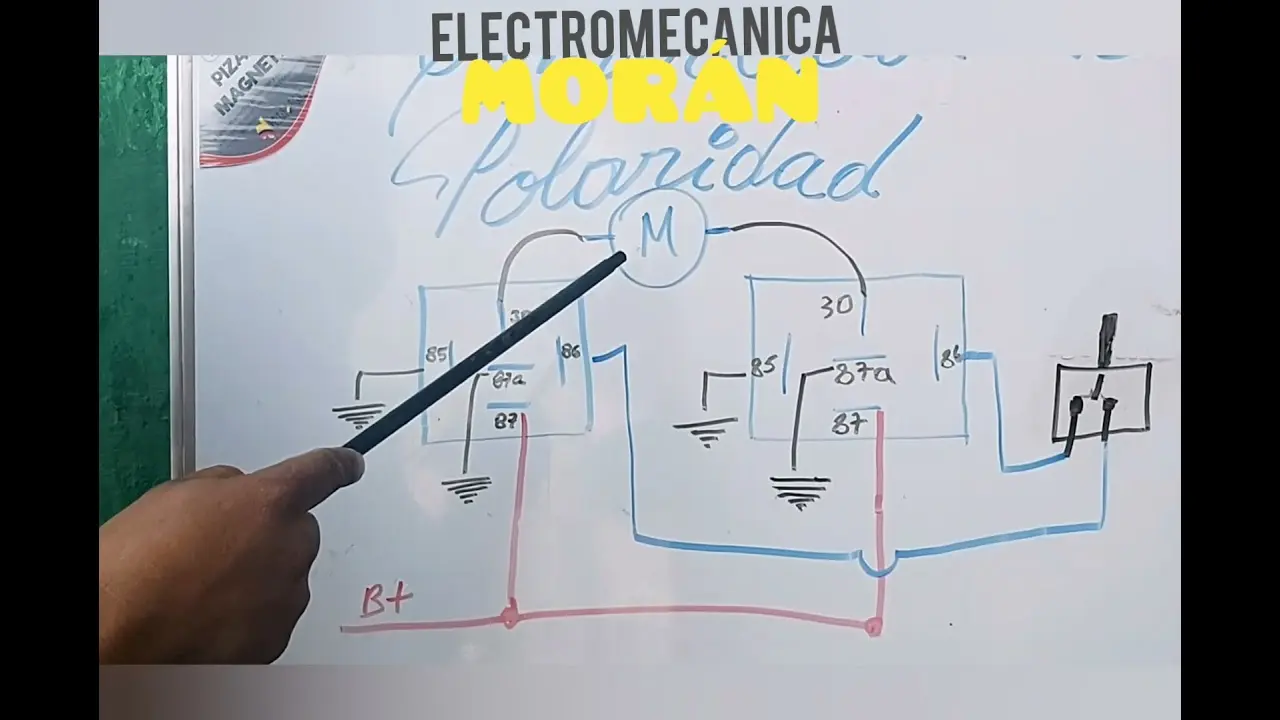

   Realiza las conexiones siguiendo el esquema de cableado que corresponda a tu vehículo y al relay que estás utilizando. Si no tienes un diagrama específico, puedes seguir un esquema general para instalar un relay para vidrios eléctricos :

   • Conectar el Terminal 30: Conecta un cable desde el terminal 30 del relay a una fuente de corriente directa de la batería . Es fundamental proteger este circuito con un fusible adecuado (generalmente de 20A o 30A, verifica las especificaciones del motor del vidrio). Puedes conectar este cable al borne positivo de la batería o a una barra de distribución de energía en la caja de fusibles (asegurándote de que esté alimentada directamente por la batería y protegida con un fusible).
   • Conectar el Terminal 85: Conecta un cable desde el terminal 85 del relay a tierra o masa del vehículo . Puedes utilizar un punto de tierra existente en el chasis del coche o crear uno nuevo. Asegúrate de que la conexión a tierra sea buena y limpia para un correcto funcionamiento del relay.
   • Conectar el Terminal 86: Conecta un cable desde el terminal 86 del relay al interruptor de la ventana eléctrica . Este cable recibirá la señal positiva (+) cuando se presione el interruptor para subir o bajar el vidrio. Identifica el cable positivo de salida del interruptor de la ventana utilizando un multímetro o el diagrama eléctrico del vehículo.
   • Conectar el Terminal 87: Conecta un cable desde el terminal 87 del relay al motor del vidrio eléctrico . Este cable suministrará la corriente de alta potencia al motor para mover el vidrio. Identifica el cable positivo de alimentación del motor del vidrio (generalmente es un cable de mayor calibre).

   Revisa cuidadosamente todas las conexiones antes de continuar . Asegúrate de que los terminales estén bien sujetos y de que los cables estén correctamente conectados a los terminales correspondientes del relay.

7. Paso 7: Aislar y Proteger las Conexiones

   Una vez que todas las conexiones estén realizadas, aísla y protege las conexiones utilizando cinta aislante o termocontraíble. Esto evitará cortocircuitos y protegerá las conexiones de la humedad y la corrosión.

8. Paso 8: Montar el Relay (y Porta Relay)

   Si estás utilizando un porta relay, monta el relay en el porta relay y luego fija el porta relay en un lugar seguro y accesible dentro de la caja de fusibles y relays o en un lugar adecuado en el compartimento del motor o debajo del tablero. Si no utilizas porta relay, asegura el relay con bridas o cinta aislante para evitar que se mueva y se desconecten los cables.

9. Paso 9: Reconectar la Batería y Probar el Sistema

   Vuelve a conectar el cable negativo (-) de la batería . Ahora, prueba el funcionamiento de los vidrios eléctricos. Acciona los interruptores de las ventanas para subir y bajar cada vidrio. Verifica que los vidrios se muevan suavemente y sin problemas.

10. Paso 10: Verificar y Solucionar Problemas (Si es Necesario)

    Si los vidrios eléctricos no funcionan correctamente después de la instalación, verifica lo siguiente:

    • Conexiones: Revisa todas las conexiones del relay, asegurándote de que estén firmes y correctas.
    • Fusible: Verifica que el fusible de protección del circuito del relay no se haya quemado. Reemplázalo si es necesario.
    • Relay: Asegúrate de que el relay nuevo esté en buen estado. Puedes probarlo intercambiándolo por otro relay similar que sepas que funciona correctamente (siempre que sea compatible).
    • Interruptor de la ventana: Verifica que el interruptor de la ventana esté funcionando correctamente.
    • Motor del vidrio eléctrico: Si todo lo anterior está correcto, es posible que el motor del vidrio eléctrico esté defectuoso. En este caso, podría ser necesario reemplazar el motor.

Tabla Comparativa de Tipos de Relays para Vidrios Eléctricos

Existen diferentes tipos de relays que se pueden utilizar para vidrios eléctricos. A continuación, se presenta una tabla comparativa de los tipos más comunes:

Consultas Habituales sobre la Instalación de Relays para Vidrios Eléctricos

Aquí tienes algunas consultas habituales que pueden surgir al instalar un relay para vidrios eléctricos :

¿Puedo usar un relay de mayor amperaje del recomendado?

Sí, generalmente es seguro utilizar un relay de mayor amperaje . El relay solo permite el paso de corriente, y el amperaje máximo indica la corriente que puede soportar sin dañarse. Si usas un relay de mayor amperaje, simplemente tendrás una mayor capacidad de seguridad. Sin embargo, nunca uses un relay de menor amperaje del recomendado, ya que podría sobrecalentarse y fallar.

¿Qué pasa si conecto el relay al revés?

Conectar el relay al revés puede dañar el sistema eléctrico o el propio relay . Es crucial identificar correctamente los terminales y seguir el esquema de cableado. Un error común es invertir los terminales de la bobina (85 y 86) o los terminales de potencia (30 y 87). Si te equivocas, el relay podría no funcionar, quemarse o incluso dañar otros componentes.

¿Cómo puedo saber si el relay de mi vidrio eléctrico está defectuoso?

Algunos síntomas de un relay defectuoso incluyen: el vidrio eléctrico no funciona, funciona de forma intermitente, se mueve lentamente, se escucha un clic constante en el relay, o el relay se calienta excesivamente. Para confirmarlo, puedes intentar intercambiar el relay sospechoso por otro relay similar que sepas que funciona correctamente (de otro circuito no esencial, por ejemplo). Si el problema se soluciona al cambiar el relay, es muy probable que el relay original estuviera defectuoso. También puedes usar un multímetro para verificar la continuidad y el funcionamiento de los contactos del relay.

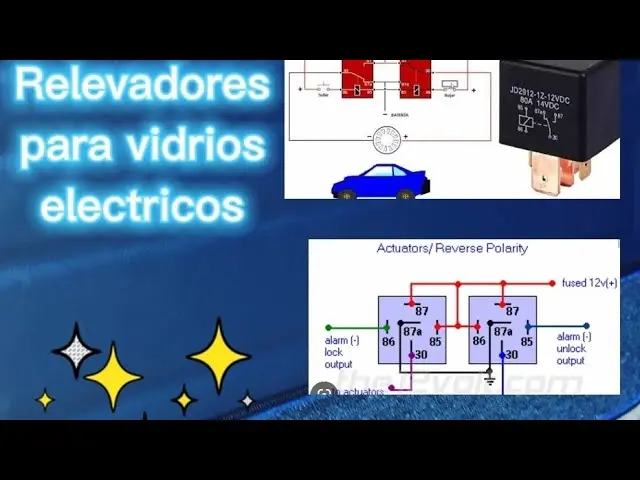

¿Dónde se ubica el fusible de los vidrios eléctricos?

El fusible de los vidrios eléctricos generalmente se encuentra en la caja de fusibles del vehículo. La ubicación exacta varía según el modelo y año del coche. Consulta el manual del propietario o el diagrama de la caja de fusibles para identificar el fusible específico de los vidrios eléctricos. Suele estar marcado con un símbolo de ventana o la leyenda "Power Windows". El fusible protege todo el circuito de los vidrios eléctricos, incluyendo el relay y los motores.

¿Necesito un relay para cada vidrio eléctrico?

Generalmente, se utiliza un relay por cada par de vidrios eléctricos (delanteros y traseros). Algunos vehículos pueden tener relays individuales para cada vidrio, especialmente en modelos de alta gama o con funciones adicionales como cierre confort. La configuración exacta depende del diseño del sistema eléctrico del vehículo. Consulta el diagrama eléctrico de tu coche para determinar la configuración específica de los relays de los vidrios eléctricos.

Instalar un relay para vidrios eléctricos puede parecer complicado al principio, pero siguiendo esta tutorial paso a paso y tomando las precauciones necesarias, puedes realizar esta tarea con éxito. Un relay en buen estado es esencial para el correcto funcionamiento y la seguridad del sistema de vidrios eléctricos de tu vehículo. Si tienes dudas o no te sientes seguro realizando la instalación, es recomendable acudir a un profesional de la electricidad automotriz. Sin embargo, con paciencia y atención a los detalles, podrás solucionar problemas con tus vidrios eléctricos y disfrutar de esta comodidad en tu coche.
