Crisol para fundir vidrio: como hacerlo para la selección y uso

El crisol es una herramienta fundamental en el proceso de fundición de vidrio. Este recipiente resistente a altas temperaturas es el encargado de contener el vidrio mientras se somete al calor intenso necesario para su fusión y posterior moldeo. La elección del crisol adecuado es crucial para garantizar la calidad del vidrio fundido, la eficiencia del proceso y la seguridad en el entorno de trabajo.

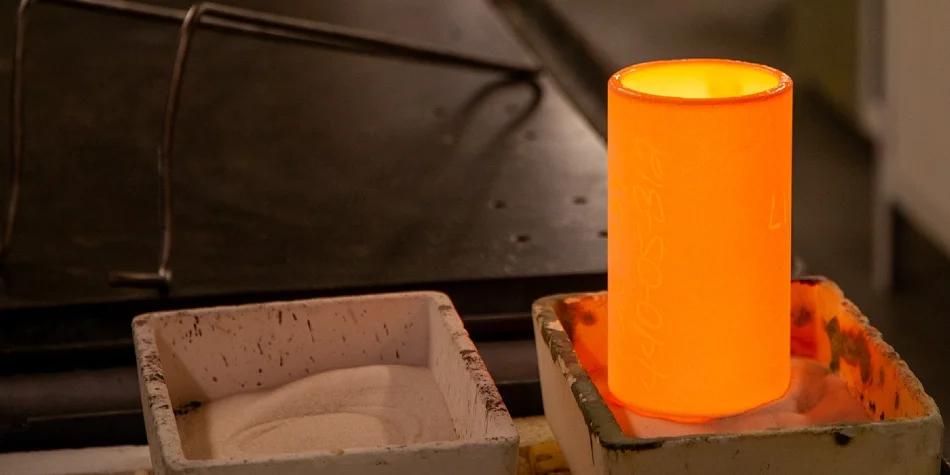

¿Qué es un Crisol para Fundir Vidrio ?

Un crisol para fundir vidrio es un recipiente diseñado específicamente para soportar las extremas temperaturas y las condiciones químicas presentes durante la fusión del vidrio. Estos crisoles están fabricados con materiales refractarios, es decir, materiales que mantienen su integridad estructural y química a altas temperaturas. Su función principal es albergar el vidrio en estado sólido (fragmentos, polvo de sílice, etc.) y contenerlo durante todo el proceso de calentamiento hasta alcanzar su punto de fusión y convertirse en vidrio líquido listo para ser trabajado.

A diferencia de otros recipientes comunes, los crisoles para fundir vidrio deben cumplir con una serie de requisitos esenciales:

• Resistencia a Altas Temperaturas: Deben soportar temperaturas que superan los 1000°C, e incluso alcanzar los 1700°C o más, dependiendo del tipo de vidrio que se vaya a fundir.
• Resistencia al Choque Térmico: Deben ser capaces de soportar cambios bruscos de temperatura sin agrietarse ni deformarse, tanto al calentarse como al enfriarse.
• Inercia Química: El material del crisol no debe reaccionar químicamente con el vidrio fundido, evitando la contaminación del mismo y la alteración de sus propiedades.
• Resistencia a la Corrosión: Deben resistir la acción corrosiva de los componentes del vidrio fundido, prolongando su vida útil.
• Resistencia Mecánica: Deben tener la suficiente resistencia estructural para soportar el peso del vidrio y las manipulaciones durante el proceso.
• Baja Porosidad: Un crisol poco poroso evita la penetración del vidrio fundido en su interior, lo que podría causar contaminación y fallos estructurales.

Importancia de la Selección del Crisol Adecuado

Elegir el crisol correcto para fundir vidrio es un factor crítico que influye directamente en varios aspectos del proceso de fabricación y la calidad del producto final. Una selección inadecuada puede acarrear problemas significativos y costosos:

• Contaminación del Vidrio: Si el material del crisol reacciona con el vidrio, puede liberar impurezas que contaminen la mezcla, alterando el color, la transparencia, la resistencia y otras propiedades del vidrio. Esto es especialmente crítico en la producción de vidrios especiales y de alta calidad.
• Defectos en el Vidrio: La interacción entre el crisol y el vidrio puede generar defectos como burbujas, nudos o estrías, que comprometen la calidad estética y estructural del vidrio. En la producción industrial, estos defectos pueden llevar al rechazo de una parte significativa de la producción.
• Fallo Prematuro del Crisol: Un crisol inadecuado puede deteriorarse rápidamente debido al choque térmico, la corrosión o la reacción química con el vidrio, lo que reduce su vida útil y obliga a reemplazos frecuentes, generando tiempos de inactividad y costes adicionales.
• Riesgos de Seguridad: Un crisol dañado o defectuoso puede romperse durante el proceso de fundición , provocando derrames de vidrio fundido, riesgos de incendio y lesiones para los operarios.
• Ineficiencia Energética: Algunos materiales de crisol pueden tener una conductividad térmica inadecuada, lo que dificulta la transferencia de calor al vidrio y aumenta el tiempo y la energía necesarios para la fundición .

Por lo tanto, comprender las propiedades de los diferentes materiales de crisol y sus aplicaciones específicas es fundamental para optimizar el proceso de fundición de vidrio y garantizar la producción de vidrio de alta calidad con la máxima eficiencia y seguridad.

Materiales Comunes para Crisoles de Vidrio

Existe una variedad de materiales utilizados en la fabricación de crisoles para fundir vidrio, cada uno con sus propias ventajas y desventajas en función de las necesidades específicas de la aplicación. A continuación, se describen algunos de los materiales más comunes:

Silica (Sílice)

La sílice (SiO ₂ ) es un óxido ampliamente utilizado en la fabricación de crisoles debido a su capacidad para operar a altas temperaturas sin degradación química ni estructural. Su temperatura máxima de operación es de 1500°C, ligeramente inferior a otros materiales como la alúmina, pero su bajo coeficiente de expansión térmica y su alta resistencia al choque térmico la convierten en una excelente opción para la fusión de diversas familias de vidrio, incluyendo borosilicatos, silicatos y vidrio sodocálcico.

Ventajas de los Crisoles de Sílice:

• Excelente resistencia al choque térmico.
• Bajo coeficiente de expansión térmica.
• Adecuado para diversos tipos de vidrio.
• Costo relativamente accesible.

Desventajas de los Crisoles de Sílice:

• Temperatura máxima de operación relativamente baja (1500°C).
• Menor resistencia a altas temperaturas en comparación con otros materiales.

Alúmina

La alúmina (Al ₂ O ₃ ) es otro material cerámico popular para crisoles, especialmente cuando se requiere estabilidad a altas temperaturas y el coste es un factor importante. La alúmina presenta una mayor conductividad térmica que la sílice, lo que facilita la transferencia de calor desde el horno hacia el vidrio. Su resistencia al choque térmico es también notable, gracias a su bajo coeficiente de expansión térmica. Los crisoles de alúmina de alta pureza pueden operar hasta 1700°C.

Además, la alúmina ofrece una excelente resistencia al ataque químico, incluso superior al platino en la fusión de vidrio de óxido de metales pesados (HMO). Esta resistencia química es crucial para prevenir la contaminación del vidrio fundido y la degradación del crisol.

Ventajas de los Crisoles de Alúmina:

• Alta estabilidad a altas temperaturas (hasta 1700°C para alta pureza).
• Buena resistencia al choque térmico.
• Excelente resistencia al ataque químico, incluso superior al platino en algunos casos.
• Costo más accesible que el platino.

Desventajas de los Crisoles de Alúmina:

• Puede ser menos resistente al choque térmico que la sílice en algunas aplicaciones.
• La pureza de la alúmina influye en su temperatura máxima de operación.

AZS (Alúmina-Zirconia-Sílice)

El AZS (alúmina-zirconia-sílice) es uno de los materiales refractarios más utilizados en la producción industrial de vidrio comercial. Combina la resistencia a altas temperaturas con una notable resistencia a la corrosión. Los óxidos que componen el AZS son asequibles, y la mezcla resultante puede ser moldeada en una amplia variedad de formas de crisoles.

Sin embargo, el AZS tiene una limitación importante: la interacción entre el crisol de AZS y el vidrio fundido puede generar defectos como nudos y burbujas, especialmente en la pared del crisol. Este problema es particularmente relevante en la producción de vidrio industrial continua, donde se estima que hasta el 10% del vidrio producido en hornos de operación continua es rechazado debido a defectos originados por el crisol. Para mitigar este problema, se están desarrollando AZS de exudación ultrabaja.

Ventajas de los Crisoles de AZS:

• Excelente resistencia a altas temperaturas.
• Alta resistencia a la corrosión.
• Costo relativamente bajo de los materiales base.
• Versatilidad en la forma del crisol.

Desventajas de los Crisoles de AZS:

• Potencial generación de defectos en el vidrio (nudos y burbujas) por interacción con el vidrio fundido.
• Exudación, aunque se están desarrollando variedades de baja exudación.

Platino

El platino es una opción de primera elección para investigadores y aplicaciones que requieren la máxima pureza del vidrio fundido, ya que es un metal noble altamente inerte. Su principal desventaja es su alto coste, debido a su rareza y dificultad de extracción.

Para reducir el coste sin comprometer significativamente el rendimiento, el platino se suele alear con rodio, en proporciones de 90:10 u 80:20. Estas aleaciones permiten aumentar la temperatura de operación hasta aproximadamente 1600°C, superando en 300°C la temperatura máxima del platino puro. Además, el platino es un metal maleable, lo que facilita la fabricación de crisoles de diversas formas y tamaños.

Si bien el platino es resistente a la mayoría de los tipos de corrosión, puede ser dañado por vidrios de óxido de metales pesados, lo que puede degradar las propiedades del material final.

Ventajas de los Crisoles de Platino:

• Máxima inercia química, ideal para evitar la contaminación del vidrio.
• Alta resistencia a la corrosión (en general).
• Maleabilidad, permite fabricar crisoles de diversas formas.
• Temperatura de operación elevada, especialmente en aleaciones con rodio (hasta 1600°C).

Desventajas de los Crisoles de Platino:

• Costo muy elevado.
• Puede ser dañado por vidrios de óxido de metales pesados.

Carbón Vítreo

El carbón vítreo es un material cerámico obtenido por la descomposición térmica de un polímero reticulado. También conocido como carbón 'vidrioso' por su brillo y color negro, es frágil como el vidrio, pero posee características importantes para su uso como material de crisol.

El carbón vítreo destaca por su excelente resistencia al choque térmico y su alta temperatura de operación, que puede alcanzar hasta 2500°C. Su contenido de carbono le confiere una conductividad térmica relativamente alta. Además, es impermeable a los gases y presenta una porosidad extremadamente baja. También es altamente resistente a la corrosión por diversos productos químicos, incluyendo ácidos crómico, sulfúrico, nítrico, fluorhídrico y clorhídrico.

Si bien el carbón vítreo es más caro que otros crisoles cerámicos como la alúmina, su mayor vida útil, gracias a su estabilidad durante los ciclos térmicos, puede compensar el costo inicial.

Ventajas de los Crisoles de Carbón Vítreo:

• Temperatura de operación extremadamente alta (hasta 2500°C).
• Excelente resistencia al choque térmico.
• Baja porosidad e impermeabilidad a gases.
• Alta resistencia a la corrosión química.
• Larga vida útil.

Desventajas de los Crisoles de Carbón Vítreo:

• Mayor costo en comparación con otros cerámicos como la alúmina.
• Fragilidad, similar al vidrio.

Arcilla Refractaria

La arcilla es un material abundante, fácil de moldear en diversas formas y con una larga historia de uso en la fabricación de crisoles para fundir vidrio. Las arcillas refractarias modernas pueden personalizarse para aplicaciones específicas modificando su composición con óxidos y otros aditivos. La adición de compuestos comunes como MgO, CaO, K ₂O y Na ₂O puede aumentar significativamente su temperatura máxima de operación.

Sin embargo, algunas arcillas refractarias pueden tener un alto contenido de óxido de silicio (SiO ₂), lo que reduce su resistencia al choque térmico. Otras pueden presentar una alta porosidad. Los poros pueden permitir la penetración del vidrio fundido en el crisol, aumentando el riesgo de contaminación e incluso provocando la rotura del mismo.

Ventajas de los Crisoles de Arcilla Refractaria:

• Material abundante y económico.
• Fácil de moldear en diversas formas.
• Composición modificable para ajustar propiedades.
• Tradicionalmente utilizado y conocido.

Desventajas de los Crisoles de Arcilla Refractaria:

• Menor resistencia al choque térmico en algunas variedades (alto contenido de SiO2).
• Posible porosidad, con riesgo de penetración y contaminación del vidrio.
• Temperatura máxima de operación puede ser inferior a otros materiales.

Otros Tipos de Crisoles y sus Aplicaciones

Crisoles de Porcelana de Laboratorio

Además de los materiales especializados para la fundición de vidrio a gran escala, existen crisoles de porcelana ampliamente utilizados en laboratorios para diversas aplicaciones de calentamiento, calcinación y fusión de pequeñas cantidades de sustancias.

Los crisoles de porcelana se ofrecen en diferentes formas (baja, media, alta) y tamaños (desde 15 ml hasta 40 ml o más), con o sin tapa. Son resistentes a choques químicos y térmicos, lo que permite calentar sustancias a altas temperaturas sin riesgo. Aunque no están diseñados para las exigencias de la fundición de vidrio industrial, son herramientas esenciales en entornos de laboratorio para preparar muestras, realizar análisis y llevar a cabo experimentos a pequeña escala.

Tipos de Crisoles de Porcelana (según forma):

• Forma Baja: Ideales para evaporación y calentamiento general.
• Forma Media: Usos versátiles, equilibrio entre superficie y capacidad.
• Forma Alta: Para contener sustancias que pueden salpicar o requerir mayor profundidad.

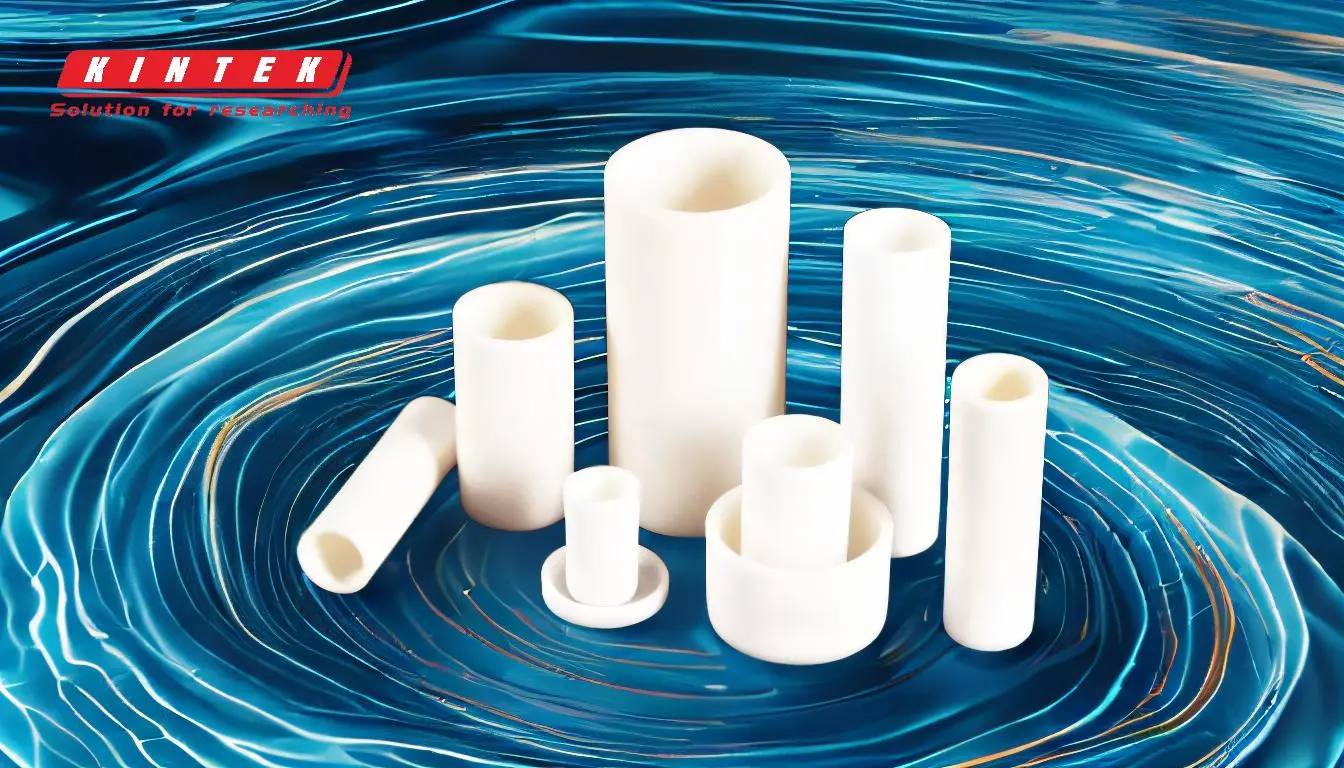

Crisol vs. Hornaza : Diferencias Clave

Es importante distinguir entre un crisol y una hornaza, ya que aunque ambos están relacionados con procesos de alta temperatura, cumplen funciones diferentes. Un crisol es el recipiente que contiene el material a fundir o calentar, mientras que la hornaza (o horno) es el dispositivo que genera y mantiene el calor necesario para el proceso.

Tabla Comparativa: Crisol vs. Hornaza

El crisol es el "contenedor" resistente al calor, mientras que la hornaza es la "fuente de calor". Ambos son esenciales en la fundición de vidrio y otros procesos de alta temperatura, pero cumplen roles distintos y complementarios.

Consultas Habituales sobre Crisoles para Fundir Vidrio

1. ¿Puedo usar cualquier tipo de crisol para fundir vidrio?

   No, es crucial elegir un crisol fabricado con materiales refractarios específicos para fundición de vidrio , como sílice, alúmina, AZS, platino, carbón vítreo o arcilla refractaria adecuada. Crisoles comunes de metal o cerámica no refractaria no son adecuados.

2. ¿Qué material de crisol es mejor para fundir vidrio borosilicato?

   La sílice es una excelente opción para vidrio borosilicato debido a su resistencia al choque térmico y compatibilidad con este tipo de vidrio. La alúmina también puede ser adecuada, especialmente si se requiere mayor temperatura.

3. ¿Cómo limpio un crisol de vidrio usado?

   La limpieza de un crisol de vidrio depende del material y del tipo de residuo. En general, se recomienda enfriar completamente el crisol antes de intentar limpiarlo. Se pueden utilizar métodos mecánicos (raspado suave) o químicos (ácidos o bases suaves, según el material del crisol y el residuo). Es importante seguir las recomendaciones del fabricante del crisol .

4. ¿Cuánto dura un crisol para fundir vidrio?

   La vida útil de un crisol depende del material, las condiciones de uso (temperatura, ciclos térmicos, tipo de vidrio) y el cuidado que se le dé. Crisoles de materiales más resistentes como el carbón vítreo o el platino pueden durar más que los de arcilla refractaria o sílice, pero también son más costosos. La inspección regular y el manejo cuidadoso prolongan la vida útil de cualquier crisol .

5. ¿Dónde puedo comprar crisoles para fundir vidrio?

   Los crisoles para fundir vidrio se pueden adquirir en proveedores especializados en materiales refractarios, equipos de laboratorio, y distribuidores de suministros para la industria del vidrio y la cerámica. También es posible encontrarlos en tiendas online especializadas.

Eligiendo el Crisol Ideal para tus Necesidades

La selección del crisol para fundir vidrio es una decisión crucial que impacta directamente en el éxito de tus proyectos. Considera cuidadosamente el tipo de vidrio que vas a fundir, las temperaturas de trabajo, la pureza requerida, el presupuesto disponible y la vida útil esperada del crisol. Al comprender las propiedades y características de los diferentes materiales, podrás elegir el crisol ideal que te permita obtener resultados óptimos en tus procesos de fundición de vidrio, garantizando eficiencia, calidad y seguridad.
