El electrodo de vidrio es un componente fundamental en la instrumentación analítica moderna, especialmente en el campo de la medición de pH. Desde su invención a principios del siglo XX, se ha convertido en la herramienta más precisa y confiable para determinar la acidez o alcalinidad de diversas soluciones. Este artículo se adentra en la estructura interna del electrodo de vidrio, investigando cada una de sus partes, su funcionamiento y las aplicaciones que lo han convertido en un estándar en laboratorios e industrias.
- Introducción al Electrodo de Vidrio y su Importancia
- Partes Principales del Electrodo de Vidrio : Una Mirada Detallada
- Funcionamiento del Electrodo de Vidrio : Principios Electroquímicos
- Tipos de Electrodos de Vidrio y sus Aplicaciones
- Factores que Afectan el Rendimiento del Electrodo de Vidrio
- Mantenimiento y Almacenamiento del Electrodo de Vidrio para una Larga Vida Útil
- Consultas Habituales sobre Electrodos de Vidrio
- La Importancia Continua del Electrodo de Vidrio
Introducción al Electrodo de Vidrio y su Importancia
El electrodo de vidrio no es simplemente un sensor; es un sistema sofisticado que aprovecha las propiedades electroquímicas de un tipo especial de vidrio para responder selectivamente a los iones hidronio (H 3O +). Su capacidad para medir el pH con precisión lo ha hecho indispensable en una amplia gama de disciplinas, desde la química y la biología hasta la agricultura y la medicina. Comprender las partes que componen un electrodo de vidrio es crucial para su correcto uso, mantenimiento y la interpretación precisa de los resultados obtenidos.
Partes Principales del Electrodo de Vidrio : Una Mirada Detallada

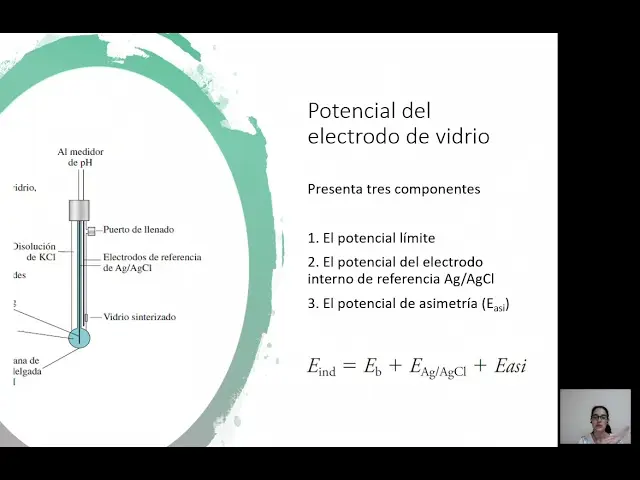

Un electrodo de vidrio, especialmente en su configuración combinada moderna, es un dispositivo complejo que integra varios componentes esenciales para su funcionamiento. A continuación, se detallan las partes internas más importantes:
Membrana de Vidrio Sensible al pH : El Corazón del Electrodo
La membrana de vidrio, usualmente con forma de burbuja en el extremo del electrodo, es la parte central y sensible del dispositivo. Está fabricada con un vidrio especial, comúnmente Corning 015, cuya composición le confiere la capacidad de responder selectivamente a los iones hidrógeno. Esta membrana no es conductora en el sentido tradicional, sino que permite un intercambio iónico que genera un potencial eléctrico proporcional al pH.
Composición del Vidrio Corning 015
El vidrio Corning 015, ampliamente utilizado en la fabricación de membranas de electrodos de vidrio, tiene una composición cuidadosamente balanceada para optimizar su sensibilidad al pH y minimizar interferencias. Sus componentes principales incluyen:
- Dióxido de silicio (SiO 2 ): Aproximadamente 72%, formando la matriz estructural del vidrio .
- Óxido de sodio (Na 2 O): Alrededor del 22%, esencial para la conductividad iónica dentro de la membrana .
- Óxido de calcio (CaO): Cerca del 6%, contribuyendo a la estabilidad y durabilidad del vidrio .
En formulaciones más modernas, para mejorar la respuesta a pH alcalinos, se pueden incluir otros óxidos como bario (BaO) y litio (Li 2O), reemplazando parcialmente el sodio y el calcio. Estos cambios en la composición permiten extender el rango lineal de respuesta del electrodo a pH más altos.
Función de la Membrana en la Medición
La membrana de vidrio actúa como un transductor, convirtiendo la concentración de iones hidrógeno en un potencial eléctrico. El funcionamiento se basa en el intercambio iónico entre la superficie hidratada del vidrio y la solución a medir. Los iones sodio (Na +) dentro de la red de vidrio pueden intercambiarse con los iones hidrógeno (H +) de la solución. Esta diferencia en la concentración de H +entre el interior y el exterior de la membrana genera un potencial de membrana, que es directamente proporcional al pH de la solución.
Electrodo de Referencia Interno : Estabilidad y Precisión
El electrodo de referencia interno es otra parte crucial del electrodo de vidrio. Su función es proporcionar un potencial estable y conocido, contra el cual se mide el potencial variable de la membrana de vidrio. La estabilidad del electrodo de referencia interno es fundamental para la precisión de las mediciones de pH.
Tipos de Electrodos de Referencia Internos : Ag/AgCl y Calomelano
Los dos tipos más comunes de electrodos de referencia internos son:
- Electrodo de Plata/Cloruro de Plata (Ag/AgCl) : Consiste en un alambre de plata recubierto con cloruro de plata, sumergido en una solución de cloruro. Es ampliamente preferido debido a su estabilidad, bajo mantenimiento y rango de temperatura de funcionamiento .
- Electrodo de Calomelano (Hg/Hg2Cl2) : Utiliza mercurio y calomelano (cloruro de mercurio(I)) en contacto con una solución de cloruro. Aunque históricamente importante, su uso ha disminuido debido a la toxicidad del mercurio y a su mayor sensibilidad a la temperatura.
Solución Interna
La solución interna que rodea el electrodo de referencia interno es típicamente una solución de cloruro de potasio (KCl) 0.1 M, tamponada a un pH 7 en el caso de los electrodos de vidrio para pH. Esta solución interna cumple dos funciones principales:
- Proporcionar una concentración constante de iones cloruro para el correcto funcionamiento del electrodo de referencia interno (especialmente si es Ag/AgCl o calomelano).
- Establecer un pH interno fijo y conocido, esencial para que el potencial medido refleje únicamente el pH de la solución externa.
Electrodo de Referencia Externo : Completando el Circuito
En los electrodos combinados, se integra un electrodo de referencia externo en el mismo cuerpo del sensor. Este electrodo de referencia externo cumple una función similar al interno, pero está en contacto con la solución de medida a través de una unión, generalmente cerámica.
Electrodo de Referencia Externo de Ag/AgCl
Al igual que el electrodo de referencia interno, el electrodo de referencia externo suele ser también de plata/cloruro de plata (Ag/AgCl) por sus ventajas en estabilidad y rango de temperatura. Utilizar el mismo tipo de electrodo de referencia tanto interno como externo ayuda a minimizar los potenciales de unión líquida y a simplificar el sistema de medición.
Solución de Referencia
La solución de referencia que rodea al electrodo de referencia externo es típicamente una solución concentrada de cloruro de potasio (KCl), generalmente 0 M o saturada. La alta concentración de KCl en la solución de referencia minimiza el potencial de unión líquida en la unión, asegurando que la mayor parte del potencial medido provenga de la diferencia de pH a través de la membrana de vidrio.
Unión con la Solución de Medida: El Puente Salino
La unión es un componente esencial que permite el contacto eléctrico entre la solución de referencia del electrodo de referencia externo y la solución de medida, sin permitir la mezcla directa de las dos soluciones. Actúa como un puente salino, cerrando el circuito eléctrico y minimizando el potencial de unión líquida.
Frita Cerámica, Fibra de Asbesto o Cuarzo
Los materiales comunes utilizados para la unión incluyen:
- Frita Cerámica : Un material poroso que permite el flujo lento de iones, manteniendo la conexión eléctrica y limitando la difusión de soluciones. Es la opción más común en los electrodos de vidrio modernos.
- Fibra de Asbesto o Cuarzo : Capilares rellenos de estas fibras se utilizaron en electrodos más antiguos. La porosidad de las fibras permitía la conductividad iónica. El asbesto ya no se utiliza por razones de seguridad.
Cuerpo del Electrodo: Protección y Aislamiento
El cuerpo del electrodo es la estructura externa que alberga y protege todas las partes internas del electrodo de vidrio. Está fabricado con materiales no conductores, como vidrio borosilicato (que no es sensible a los iones hidrógeno) o plásticos resistentes. El cuerpo del electrodo proporciona aislamiento eléctrico y mecánico, facilitando el manejo y la inmersión del sensor en la solución a medir.
Funcionamiento del Electrodo de Vidrio : Principios Electroquímicos
El funcionamiento del electrodo de vidrio se basa en principios electroquímicos fundamentales. Actúa como una semicelda galvánica, donde el potencial desarrollado está relacionado con la concentración de iones hidronio en la solución, de acuerdo con la ecuación de Nernst.
La Ecuación de Nernst y el Potencial de Membrana
La relación entre el potencial del electrodo de vidrio (E) y la concentración de iones hidronio [H 3O +] se describe mediante la ecuación de Nernst simplificada para 25°C:
E = E 0- 0.059 pH
Donde:
- E es el potencial medido.
- E 0 es el potencial estándar del electrodo , que incluye potenciales de referencia y potenciales de unión líquida constantes.
- 0.059 es el factor de pendiente a 25°C (derivado de (303 R T) / F).
- pH es el logaritmo negativo de la actividad de los iones hidronio.
El potencial de membrana, generado por la diferencia de concentración de H +a través de la membrana de vidrio, es el componente principal del potencial medido. Los potenciales de los electrodos de referencia interno y externo se mantienen constantes, de modo que la variación en el potencial del electrodo de vidrio refleja directamente los cambios en el pH de la solución de medida.
El Electrodo de Vidrio como Semicelda Galvánica
El electrodo de vidrio, junto con el electrodo de referencia, forma una celda galvánica. Al sumergir ambos electrodos en una solución y conectarlos a un pH-metro o voltímetro de alta impedancia, se mide la diferencia de potencial entre las dos semiceldas. Esta diferencia de potencial es proporcional al pH de la solución, permitiendo una medición precisa.
Representación Esquemática de la Celda Galvánica
La celda galvánica formada por un electrodo de vidrio combinado se puede representar esquemáticamente de la siguiente manera:
Ag(s) | AgCl(s) | Cl-(ac) || H+(ac) (exterior membrana) | Membrana de Vidrio | H+(ac), Cl-(ac) (interior membrana) | AgCl(s) | Ag(s)
Esta representación muestra las diferentes fases y componentes de la celda galvánica, desde los electrodos de referencia (externo e interno) hasta la membrana de vidrio y las soluciones involucradas. Las barras verticales (|) representan límites de fase y las dobles barras (||) indican la membrana de vidrio y la unión.
Tipos de Electrodos de Vidrio y sus Aplicaciones
Si bien el electrodo de vidrio para medición de pH es el más común, existen diferentes tipos y configuraciones para adaptarse a diversas aplicaciones.
Electrodos Combinados vs. Electrodos Simples
Los electrodos de vidrio pueden ser:
- Electrodos Combinados : Integran tanto el electrodo de vidrio indicador como el electrodo de referencia en un solo cuerpo. Son más convenientes y fáciles de usar, siendo la opción predominante en la actualidad.
- Electrodos Simples : Consisten únicamente en el electrodo de vidrio indicador. Requieren el uso de un electrodo de referencia separado para completar el circuito de medición. Son menos comunes en aplicaciones rutinarias, pero pueden ser útiles en situaciones específicas.
Aplicaciones en Laboratorio e Industria
Las aplicaciones del electrodo de vidrio son vastas y abarcan múltiples campos:
- Laboratorios de Química y Biología : Medición de pH en reacciones químicas, cultivos celulares, análisis ambientales, etc.
- Industria Alimentaria y de Bebidas : Control de calidad en la producción de alimentos, bebidas, productos lácteos, etc.
- Industria Farmacéutica : Monitoreo de pH en procesos de fabricación de medicamentos, control de calidad de productos farmacéuticos.
- Agricultura : Medición del pH del suelo para optimizar el crecimiento de cultivos.
- Monitoreo Ambiental : Análisis de la calidad del agua en ríos, lagos, aguas residuales, etc.
- Medicina Clínica : Análisis de sangre y otros fluidos corporales.
Electrodos de Vidrio para Diferentes Rangos de pH (Ácido y Alcalino)
Si bien los electrodos de vidrio estándar funcionan bien en un rango de pH de 2 a 12, existen tipos especiales diseñados para:
- pH Ácidos Extremos : Formulaciones de vidrio y construcciones específicas para minimizar el error ácido a pH bajos (menores a 0.5).
- pH Alcalinos Extremos : Electrodos con membranas de vidrio modificadas para reducir el error alcalino a pH altos (mayores a 12), utilizando composiciones que incluyen litio y bario.
Electrodos de Vidrio para Otros Iones
Aunque el electrodo de vidrio es principalmente conocido por la medición de pH, modificaciones en la composición del vidrio permiten desarrollar electrodos selectivos para otros iones monovalentes como Na +, Li +, Ag +, NH 4 +, entre otros. Estos electrodos selectivos de iones (ISE) amplían el rango de aplicaciones de la tecnología del electrodo de vidrio.
Factores que Afectan el Rendimiento del Electrodo de Vidrio
El rendimiento del electrodo de vidrio puede verse afectado por diversos factores que es importante comprender para obtener mediciones precisas.
Error Alcalino y Error Ácido
Como se mencionó anteriormente, los electrodos de vidrio pueden presentar:
- Error Alcalino : A pH altos (por encima de 12), la presencia de cationes alcalinos como Na + , K + y Li + puede interferir con la respuesta del electrodo , generando lecturas de pH erróneamente bajas.
- Error Ácido : A pH bajos (por debajo de 0.5), la respuesta del electrodo puede volverse no lineal y menos sensible a los cambios de pH , posiblemente debido a la saturación de la membrana de vidrio con iones H + .
Iones Interferentes y la Ecuación de Nicolsky-Eisenman
Además de los errores alcalino y ácido, otros iones presentes en la solución pueden interferir con la medición de pH. La ecuación de Nicolsky-Eisenman describe el efecto de los iones interferentes :
E = E 0+ (RT / z iF) ln [a i+ Σ j(k ij a j (z i /z j ))]
Donde k ijes el coeficiente de selectividad, que cuantifica la interferencia del ion j en la medición del ion i (en este caso, H +). Cuanto menor sea k ij, menor será la interferencia.
Resistencia Eléctrica y Medidores de pH
Los electrodos de vidrio tienen una alta resistencia eléctrica (50-500 MΩ), lo que requiere el uso de pH-metros o electrómetros con alta impedancia de entrada para medir el potencial de manera precisa y evitar la atenuación de la señal. La impedancia del instrumento de medición debe ser significativamente mayor que la resistencia del electrodo.
Mantenimiento y Almacenamiento del Electrodo de Vidrio para una Larga Vida Útil
Un mantenimiento adecuado es esencial para asegurar la precisión y prolongar la vida útil del electrodo de vidrio. Las recomendaciones generales incluyen:
- Almacenamiento en Solución : Cuando no se utiliza, el electrodo de vidrio debe almacenarse en una solución de almacenamiento específica, generalmente una solución de KCl o una solución tampón de pH Esto evita la deshidratación de la membrana de vidrio , que es crucial para su funcionamiento . Nunca almacenar en agua destilada o desionizada.
- Hidratación de la Membrana : Si la membrana de vidrio se seca, puede ser necesario rehidratarla sumergiéndola en solución de almacenamiento durante varias horas antes de su uso.
- Limpieza Regular : Limpiar el electrodo regularmente para eliminar depósitos y contaminantes que puedan afectar la respuesta. Utilizar soluciones de limpieza suaves recomendadas por el fabricante.
- Calibración Frecuente : Calibrar el electrodo utilizando soluciones tampón de pH conocido antes de cada serie de mediciones, o con la frecuencia indicada por el protocolo de uso. La calibración compensa las variaciones en el potencial de referencia y la pendiente del electrodo debido al envejecimiento y las condiciones de uso.
Consultas Habituales sobre Electrodos de Vidrio
¿Cuáles son las partes principales de un electrodo de vidrio ?
Las partes principales son: membrana de vidrio , electrodo de referencia interno , solución interna , electrodo de referencia externo , solución de referencia , unión y cuerpo del electrodo .
¿De qué material está hecha la membrana de vidrio ?
Generalmente de vidrio Corning 015 , una composición especial de vidrio de silicato que contiene óxidos de silicio, sodio y calcio, y en ocasiones otros óxidos para mejorar el rendimiento.
¿Cómo funciona un electrodo de vidrio para medir pH ?
Funciona midiendo el potencial eléctrico generado a través de la membrana de vidrio debido a la diferencia en la concentración de iones hidrógeno entre el interior y el exterior de la membrana . Este potencial es proporcional al pH de la solución.
¿Qué es un electrodo de vidrio combinado ?
Es un tipo de electrodo de vidrio que integra tanto el electrodo indicador ( membrana de vidrio ) como el electrodo de referencia en un solo cuerpo, simplificando el uso y la medición .
¿Por qué es importante calibrar un electrodo de vidrio ?
La calibración es crucial para asegurar la precisión de las mediciones, ya que los electrodos de vidrio pueden experimentar desviaciones en su respuesta debido al envejecimiento, el uso y factores ambientales. La calibración ajusta el pH-metro para compensar estas desviaciones.
La Importancia Continua del Electrodo de Vidrio
El electrodo de vidrio, con sus intrincadas partes internas y su sofisticado funcionamiento electroquímico, sigue siendo una herramienta indispensable en la ciencia y la industria. Su capacidad para medir el pH con precisión y confiabilidad ha transformado innumerables campos y continúa siendo fundamental en la investigación, el desarrollo y el control de calidad en una amplia variedad de aplicaciones. Comprender las partes y el funcionamiento del electrodo de vidrio no solo permite su uso correcto, sino que también aprecia la ingeniería y la ciencia detrás de esta tecnología esencial.
