Figuras de lichtenberg en vidrio: arte fractal de descargas eléctricas

Las figuras de Lichtenberg en vidrio representan un fenómeno visualmente impactante y científicamente intrigante. Estas estructuras arborescentes, también conocidas como arborescencias eléctricas, capturan la belleza y el poder de las descargas eléctricas en el interior del vidrio y otros materiales aislantes. Nombradas en honor al físico alemán Georg Christoph Lichtenberg, quien las descubrió en el siglo XVIII, estas figuras no son solo objetos de arte moderno, sino también herramientas valiosas para la investigación en física del plasma y la comprensión de los fenómenos de ruptura dieléctrica.

¿Qué son las Figuras de Lichtenberg?

En esencia, las figuras de Lichtenberg son patrones ramificados que se forman en o sobre la superficie de materiales aislantes cuando se someten a descargas eléctricas de alto voltaje. Imagina un rayo capturado en el interior de un bloque de vidrio ; esa es la esencia visual de una figura de Lichtenberg tridimensional. Originalmente estudiadas en dos dimensiones mediante el uso de polvo coloreado, las técnicas modernas permiten crear estas figuras en tres dimensiones dentro de materiales transparentes como el vidrio y el acrílico, revelando intrincados patrones fractales.

Historia y Descubrimiento de las Figuras de Lichtenberg

Georg Christoph Lichtenberg, en 1777, fue el primero en documentar y estudiar sistemáticamente estas formaciones. Utilizando un electróforo, un dispositivo capaz de generar electricidad estática, Lichtenberg aplicaba descargas eléctricas a superficies aislantes y luego espolvoreaba polvos coloreados para visualizar los patrones resultantes. Este método, aunque rudimentario para los estándares actuales, sentó las bases para la comprensión y la creación de las figuras de Lichtenberg. Inicialmente, Lichtenberg creía que estas figuras podrían revelar la naturaleza de los fluidos eléctricos positivos y negativos, la concepción de la electricidad en su época. Su trabajo no solo fue fundamental para la física, sino que también anticipó principios utilizados en tecnologías modernas como la xerografía.

¿Cómo se Crean las Figuras de Lichtenberg en Vidrio?

La creación de figuras de Lichtenberg tridimensionales en vidrio es un proceso maravilloso que involucra tecnología avanzada. A diferencia de las figuras bidimensionales que Lichtenberg creaba con polvo, las versiones tridimensionales requieren la introducción de electrones de alta energía dentro del vidrio. El método más común utiliza un acelerador de partículas lineal (Linac), capaz de generar un haz de electrones de alta velocidad.

Proceso de Creación Paso a Paso

1. Aceleración de Electrones: Se utiliza un Linac para acelerar electrones a energías superiores a 25 MeV, alcanzando velocidades cercanas a la de la luz.
2. Inyección en el Vidrio: El haz de electrones de alta energía se dirige hacia un bloque de vidrio especialmente preparado.
3. Penetración y Desaceleración: Los electrones penetran en el vidrio , perdiendo velocidad al interactuar con las moléculas del material.
4. Acumulación de Carga: Los electrones se detienen y quedan atrapados dentro del vidrio , creando una zona con una carga negativa significativa. El vidrio , siendo un excelente aislante, impide la dispersión rápida de esta carga.
5. Ruptura Dieléctrica: A medida que se acumulan más electrones, la tensión dentro del vidrio aumenta drásticamente, alcanzando millones de voltios. Cuando la tensión supera la rigidez dieléctrica del vidrio , ocurre una ruptura dieléctrica .
6. Descarga y Formación Fractal: La ruptura dieléctrica provoca que el vidrio se vuelva conductivo en ciertos puntos, permitiendo una descarga eléctrica repentina. Esta descarga crea canales ramificados, fractales, que se propagan rápidamente a través del vidrio .

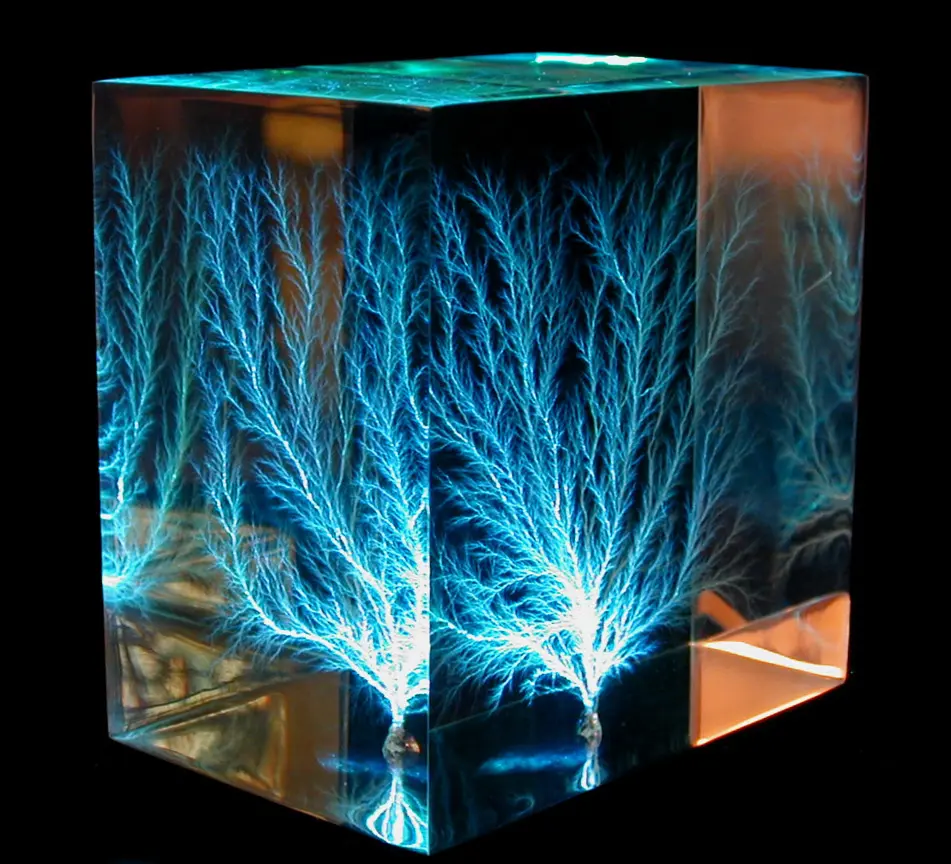

7. Figura Permanente: La energía de la descarga deja una marca permanente dentro del vidrio , creando la figura de Lichtenberg tridimensional . Esta figura es una representación visual de la trayectoria de la descarga eléctrica a través del material.

Materiales Utilizados: Vidrio y Acrílico

Aunque el término se centra en figuras de Lichtenberg en vidrio, el acrílico (polimetilmetacrilato o PMMA) es también un material popular para crear estas figuras, especialmente por su transparencia y facilidad de manipulación. Tanto el vidrio como el acrílico son dieléctricos, es decir, materiales que no conducen la electricidad fácilmente, lo cual es esencial para el proceso de acumulación de carga y posterior ruptura dieléctrica. La elección entre vidrio y acrílico puede depender de factores como la resistencia al impacto, la claridad óptica y la facilidad de procesamiento.

Características y Propiedades de las Figuras de Lichtenberg en Vidrio

Las figuras de Lichtenberg en vidrio poseen características únicas que las hacen maravillosos tanto desde una perspectiva científica como estética.

Patrones Fractales

Una de las características más distintivas de las figuras de Lichtenberg es su naturaleza fractal. Los patrones ramificados se repiten a diferentes escalas, lo que significa que si se amplía una sección de la figura, se observarán patrones similares a la figura completa. Esta propiedad fractal se relaciona con el proceso de agregación por difusión limitada (DLA), un modelo que describe cómo las partículas se agregan aleatoriamente hasta formar estructuras ramificadas. El crecimiento de las descargas eléctricas en el vidrio sigue principios similares a la DLA, dando lugar a las formas fractales características.

Variaciones en la Forma

La forma precisa de una figura de Lichtenberg en vidrio puede variar significativamente dependiendo de varios factores, incluyendo:

• Polaridad de la Carga: Aunque en la creación tridimensional se suelen utilizar electrones (carga negativa), la polaridad de la carga influye en la forma de las figuras bidimensionales. Las descargas positivas tienden a ser más ramificadas y extensas que las negativas.
• Intensidad del Voltaje: Mayores voltajes generan figuras más grandes y con mayor ramificación.
• Propiedades del Material: Las características dieléctricas específicas del vidrio o acrílico, como su rigidez dieléctrica y la presencia de impurezas, pueden afectar la forma de la descarga.
• Condiciones Ambientales: Factores como la temperatura y la presión del gas circundante (aunque menos relevante en la creación tridimensional en sólido) pueden influir en el proceso de descarga.

Color y Transparencia

El vidrio utilizado para crear figuras de Lichtenberg suele ser transparente, lo que permite apreciar la figura interna en su totalidad. Sin embargo, el proceso de irradiación con electrones de alta energía puede provocar un fenómeno llamado solarización por radiación. Esta radiación puede introducir defectos en la estructura del vidrio, creando centros de color que pueden darle un tono ámbar o parduzco. La intensidad de este color depende de la dosis de radiación y del tipo de vidrio. Con el tiempo, y especialmente con la exposición a la luz y al calor, este color puede desvanecerse.

Aplicaciones de las Figuras de Lichtenberg en Vidrio

Más allá de su valor estético, las figuras de Lichtenberg en vidrio tienen diversas aplicaciones en ciencia e ingeniería.

Arte y Diseño

La belleza intrínseca de las figuras de Lichtenberg en vidrio las ha convertido en objetos de arte y diseño muy apreciados. Se utilizan como piezas decorativas, premios, y elementos de diseño de interiores, destacando por su singularidad y la maravilloso combinación de ciencia y arte.

Investigación en Física del Plasma

El estudio de las figuras de Lichtenberg contribuye a la comprensión de los fenómenos de ruptura dieléctrica y la física del plasma. Analizando la forma y estructura de estas figuras, los científicos pueden obtener información valiosa sobre cómo se propagan las descargas eléctricas a través de materiales aislantes. Esto es relevante para diversas áreas, incluyendo el diseño de equipos de alto voltaje y el estudio de fenómenos atmosféricos como los rayos.

Pruebas de Aislamiento de Alto Voltaje

Las figuras de Lichtenberg también se utilizan en pruebas no destructivas de materiales aislantes. Al analizar las figuras formadas en un material dieléctrico bajo estrés eléctrico, se pueden identificar debilidades o defectos en el aislamiento antes de que ocurra una falla catastrófica. Esto es crucial en la industria eléctrica para garantizar la seguridad y fiabilidad de equipos de alto voltaje.

Medicina Forense: Figuras de Lichtenberg en la Piel

Aunque no directamente relacionadas con el vidrio, las figuras de Lichtenberg que aparecen en la piel de víctimas de rayos tienen una importancia forense significativa. Estas marcas, rojizas y con forma de helecho, son patognomónicas de una descarga eléctrica de rayo, ayudando a determinar la causa de muerte en investigaciones médico-legales. Se cree que estas figuras en la piel son causadas por la ruptura de capilares sanguíneos debajo de la piel debido al paso de la corriente eléctrica del rayo.

Figuras de Lichtenberg 2D vs. 3D: Tabla Comparativa

Consultas Habituales sobre Figuras de Lichtenberg en Vidrio

• ¿Cuánto duran las figuras de Lichtenberg en vidrio? Las figuras de Lichtenberg creadas dentro del vidrio son permanentes, ya que la estructura de fractura se crea físicamente dentro del material. No se desvanecen con el tiempo.
• ¿Qué causa las figuras de Lichtenberg? Son causadas por la ruptura dieléctrica dentro de un material aislante debido a la acumulación de carga eléctrica de alto voltaje.
• ¿Se pueden crear figuras de Lichtenberg en casa? Crear figuras de Lichtenberg tridimensionales en vidrio requiere equipos especializados como aceleradores de partículas. Sin embargo, figuras bidimensionales más simples se pueden crear con equipos de alto voltaje estático y polvo, pero se debe tener extrema precaución debido a los peligros del alto voltaje.
• ¿Son peligrosas las figuras de Lichtenberg? Las figuras en sí no son peligrosas una vez creadas. El proceso de creación, sin embargo, involucra alto voltaje y radiación (en el caso de las tridimensionales), por lo que debe realizarse en un entorno controlado por profesionales.
• ¿Dónde puedo comprar figuras de Lichtenberg en vidrio? Se pueden encontrar figuras de Lichtenberg en vidrio y acrílico a la venta en tiendas de arte especializadas, galerías de ciencia y arte, y en línea a través de artistas y proveedores especializados.

Las figuras de Lichtenberg en vidrio son mucho más que simples patrones curiosos. Representan la confluencia de la física, el arte y la tecnología, ofreciendo una ventana visual a los fenómenos de las descargas eléctricas y la belleza inherente a las estructuras fractales. Desde su descubrimiento en el siglo XVIII hasta su uso en aplicaciones modernas, las figuras de Lichtenberg continúan fascinando e inspirando, recordándonos la asombrosa complejidad y belleza que se esconde en los fenómenos naturales y la ciencia que los explica.
